一， 弓型数控液压机简称有，数控压力机，在不同行业有不同称呼，弓型数控压力机工作台全由铸铁焊接而成，设备主体采用弓型焊接坚固的开式结构可使机身长久使用保存足够的钢性的同时拥有最方便的操作空间，外观漂亮占地面积小。
1，弓型数控压力机由系统及机身两大部分组成，主机采用进口伺服电机油泵及快速子母缸产生压力，弓型数控压力机不同一般压力机产生压力时数字调节及控制压力位置精度不用感应开关控制单靠伺服油泵驱动子母缸压力精度高功能强大静音模式操作， 其工作原理是由压力传感装配作业。能够在压力装配作业中实现压装力与压入深度的全过程闭环控制。
|
设备优势
|
●冲程三段速精密压装《可调》 ●在线压装质量判定《数字显示》 ●压装曲线显示/可存储《波形》 ●两种压装模式供选择《可切换》 ●100套压装程序可设定《可储存》 ●压装数据传送及存储《可设定》 |
|
公司优势
|
1，国内唯一一家液压设备上市公司，公司自主研发，产品不断更新，全国国地设有办事处。安装调试售后快捷专业的售后服务团队鼎力支持。 2.售后服务：供方负责整机的安装调试，专人上门调试及客户现场工作人员培训.全方位跟踪设备状态.如设备有问题我司会安排专业人士24小时内上门服务.整机免费保修一年，终生维护。 3.设备及模具可根据产品要求可提供一体化钥匙工程，全包制由公司电器及机械专业工程师全天性跟踪，工厂提供客户专业住宿可让客户方便沟通工作尽可做到一步到位不留遗痕。 |

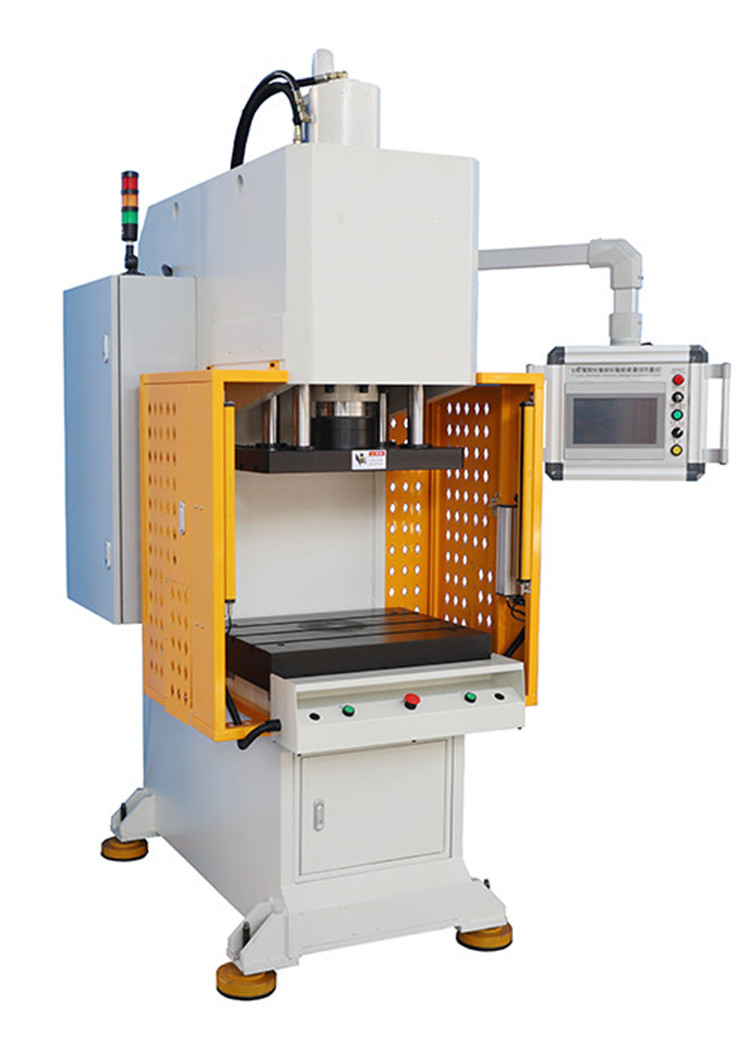

图片展示↘款式多样任君挑选，
二， 弓型数控液压机，
1. 弓型数控液压机使用弓型焊接结构设备操作方便占地空间小外观漂亮。
2. 采用高精密位移传感器检测，重复定位精度高，可达±0.1mm
3. 与传统同类机型相比较，节能达30%
4. 机器操作更人性化，友好人机介面，压力、位置、速度可在电脑屏上任意设定调节。
5. 采用闭环系统控制，压力精度度。
6. 在全自动生产模式下较传统机型的生产周期可缩短约20%
7. 采用伺服液压系统控制，可以满足不同的工艺对速度压力的变化要求，并且运动更平稳
8. 主要液压元件采用产品，保了液压系统性能的稳定性
9. PLC程式控制，触摸屏参数设置与监控，实现数字化控制
三， 弓型数控液压机控制系统优势，
1．机身采用单轴压装模式，和传统机械式冲床相仿，结构简单紧凑，占地面积小，操作方便 、移动板、下工作台、导向柱、主油缸、液压系统、电气系统、压力传感器由精密系统控制完成 。
2．主缸为活塞式油缸，内设快速缸，可实现快速下行，慢速压制动作。 提高生产效率。
3．油缸置于机身上方，油缸工作时从上往下压制，下模静止，上模压制。
4．电气系统采用PLC+触控屏+比例放大器，配合比例液压系统，按照工艺要求发出指令，
完成本机工艺循环动作。
5. 本机液压系统采用液压集成块油路集成形式控制，以实现工艺要求的循环动作。
弓型数控液压机控制优势；
1，弓型数控液压机采用伺服马达驱动油泵，待机时马达停止，省电节能环保。
2，采用力和位移传感器实时监测压装情况，结合软件对压装结果做判定，100%剔除不合格品。
3，压装结果可以保存并向上位机输出，压装过程的可追溯性。
4，自诊断功能，显示屏会提示压机出现的故障信息，方便维修人员排除。
5，品质控制功能，能检测零件装配过程中的主要参数，力和位置超出允许范围时，可自动提示给操作者，杜绝不合格品。
6，高精度、高性能：零件装配过程中的压力、位移、运动速度、保压时间等可以得到精确控制，数据存贮。
7，压力输出范围广，多种规格提供10KN-2000KN的输出力
8，弓型数控液压机是液压压力机械行业是一种新行设备，精度高，质量好，功能多，体积小，普通设备与液压机达不到的，伺服电子压装机就能达到，是客户最理想的选择，保证广大的消费基者用的放心。
四， 弓型数控液压机参数；10T 20T 30T 40T 50T 不等，
参数栏
| 型 號 Model | XTM-107S-10T | XTM-107S-20T | XTM-107S-30T | XTM-107S-40T | XTM-107S-50T | |
| 公稱壓力 | 10 | 20 | 30 | 40 | 50 | |
| Nominal force Out put (T) | ||||||
| 液體最大工作壓力 | 21 | 21 | 21 | 21 | 21 | |
| Maximum hydraulic working pressure(MPa) | ||||||
| 回 程 力 | 3.1 | 4 | 4.8 | 5.1 | 5.7 | |
| Back storke force(T) | ||||||
| 機架台面距地面高度 E | 870 | 870 | 870 | 870 | 870 | |
| Height of table above floor (mm) | ||||||
| 最大开口距离 H | 500 | 600 | 600 | 600 | 600 | |
| Biggest operational height (mm) | ||||||
| 喉 深 S | 205 | 205 | 230 | 230 | 280 | |
| Machine throat depth (mm) | ||||||
| 滑块（壓頭）最大行程 | 400 | 400 | 400 | 400 | 400 | |
| Maximum stroke of the ram (mm) | ||||||
| 工作台 | 左 右 L | 550 | 600 | 700 | 700 | 800 |
| 有效面积 | Left-right(mm) | |||||
| 位置压力精度 | mm±/‰ |
0.02 |
0.04 | 0.04 | 0.06 | 0.1 |
| 压力控制精度 | kgf/% | 1 | 2 | 3 | 5 | 10 |
| Dimensions of table | 前 后 W | 400 | 400 | 450 | 450 | 550 |
| Front-back(mm) | ||||||
| 滑块壓頭速度 | 下行速度 | ≥ 150 | ≥ 188 | ≥ 178 | ≥ 178 | ≥ 168 |
| speed of Down(mm/s) | ||||||
| 工作速度 | ≥ 24 | ≥ 19 | ≥ 16 | ≥ 14 | ≥ 13 | |
| Speed of slide | Work of speed (mm/s) | |||||
| 回程速度 | ≥ 126 | ≥ 125 | ≥ 125 | ≥ 116 | ≥ 120 | |
| speed of Returning(mm/s) | ||||||
| 主机轮廓尺寸 | 750×1000×2350 | 800×1000×2500 | 880×1100×2650 | 880×1100×2700 | 1050×1200×2800 | |
| B × C × D | ||||||
| Overal dimensions of the machine (mm) | ||||||
| 功 率 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | |
|
Motor power (KW) |
||||||
弓型数控液压机出力范围10ton-1000ton可选.还可根据客户要求非标定制，更多弓型数控液压机详情公司产品分类，
五，弓型数控液压机人机界面操作如下↘部分.
5.1参数运行界面
5.2参数运行配方设定保存界面.
5.3参数设定管理员界面.
六， 弓型数控液压机主要用途：
1.用于马达、汽车零件、家电、电子行业工装压制。
2.用于压力恒压系统。
3.用于压、伸力测试系统。
4.金属或非金属零件的压印、成型、浅拉深、整形及压力装配等 眼镜、五金制品压制。
5.可压制的产品有表壳、眼镜、手机制品、餐具、标牌、首饰，零件等的压制。
6.数控力位移监控压装机在汽车、电机、电子、军工、航空等工业中广泛应用
七， 弓型数控液压机压装现场.
7.1弓型数控液压机厂家合作伙伴《沈阳nsk电机轴心压装，广州TTi电器线路板端子压装, 深圳富士康手机微型相框整型， 深圳比亚迪发动机线圈整型，等等大型企业》
