一，四柱液压机简称有，四柱快速液压机，四柱油压机，四柱数控油压机，在不同压装行业有不同的称呼，本机使用四柱三板式结构平行精度靠四条精磨导套支撑平行控制。平行精度可调0.03mm 内，平行精度有四条导柱支撑随时可根据产品工艺要求调节。
二，四柱液压机由主机及控制机构两大部分组成。液油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，是油压机普通型的升级产品, 采用先进的子母缸液压回路.无论是噪音,速度, 耗电功率,均优于普通液压冲床是款高效率高速度,高出力,高环保的新一代液压冲床本机在压铸行业应用最为广泛，可完成各种压装工艺。
|
设备优势
|
●平行精度；压力；行程；速度；保压时间《可调》 ●设备人性化设计；有点动，半自动动，全自动功能《可自由切换》 ●精度控制由伺服电机驱动精度高速度快静音模式。 ●运用先进的字母缸压力稳定。3段压装模式可任意切换 |
|
公司优势
|
1.国内唯一一家液压设备上市公司，公司自主研发，产品不断更新，全国国地设有办事处。安装调试售后快捷专业的售后服务团队鼎力支持。
2.售后服务：供方负责整机的安装调试，专人上门调试及客户现场工作人员培训.全方位跟踪设备状态.如设备有问题我司会安排专业人士24小时内上门服务.整机免费保修一年，终生维护。
3.设备及模具可根据产品要求可提供一体化钥匙工程，全包制由公司电器及机械专业工程师全天性跟踪，工厂提供客户专业住宿可让客户方便沟通工作尽可做到一步到位不留遗痕。 |
图片展示↘
压出10-100T力可选交货期快，可根据产品要求非标订制，重要零部件采用台湾及日本原装品牌配置，
四柱液压机特点
● 该系列油压机床以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ或三相,AC220 60HZ交流电源.
● 该系列设备以液体作为介质来传递能量, 采用先进的子母缸液压回路,油温低,空行程速度均在150MM/秒以上, 工进速度30 MM/秒以下,
● 设备待机,滑快上下移动时噪音均不超过75分贝.
● 采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.1MM以下.,
● 冲床具有废料吹气装配.并在下工作台中央开有废料落料槽.
● 冲床的冲切下止点位置一般通过压力开关,位置感应器进行控制.
● 具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置
● 压力、行程、冲切速度、吹气时间、闭合高度客户均可自行调整,方便操作；
● 油压系统内置油箱底部,外观整洁,稳重。
快速液压机参数：10t 20t 30t 50t 60T 80T 100T等；
|
型 號 Model |
XTM106K-20T |
XTM-106K-30T |
XTM-106K-40T |
XTM-106K-50T |
XTM-106K-60T |
|
|
公稱壓力 |
20 |
30 |
40 |
50 |
60 |
|
|
Nominal force Out put (T) |
||||||
|
液體最大工作壓力 |
21 |
21 |
21 |
21 |
21 |
|
|
Maximum hydraulic working pressure(MPa) |
||||||
|
回 程 力 |
4 |
4.8 |
5.1 |
5.7 |
5.8 |
|
|
回 程 力 |
||||||
|
機架台面距地面高度 E |
780 |
780 |
780 |
780 |
780 |
|
|
Height of table above floor (mm) |
||||||
|
最大开口距离 H |
400 |
500 |
500 |
500 |
500 |
|
|
Biggest operational height (mm) |
||||||
|
滑块（壓頭）最大行程 |
300 |
300 |
300 |
300 |
300 |
|
|
Maximum stroke of the ram (mm) |
||||||
|
工作台 |
左 右 L |
500 |
550 |
600 |
600 |
600 |
|
有效面积 |
Left-right(mm) |
|||||
|
Dimensions of table |
前 后 W |
400 |
400 |
500 |
500 |
500 |
|
Front-back(mm) |
||||||
|
滑块壓頭速度 |
下行速度 |
≥ 188 |
≥ 178 |
≥ 178 |
≥ 168 |
≥ 168 |
|
speed of Down(mm/s) |
||||||
|
工作速度 |
≥ 19 |
≥ 16 |
≥ 14 |
≥ 13 |
≥ 12 |
|
|
Speed of slide |
Work of speed (mm/s) |
|||||
|
回程速度 |
≥ 125 |
≥ 125 |
≥ 116 |
≥ 120 |
≥ 145 |
|
|
speed of Returning(mm/s) |
||||||
|
主机轮廓尺寸 |
850×950×2130 |
850×950×2280 |
900×1050×2360 |
950×1100×2500 |
950×1100×2550 |
|
|
B × C × D |
||||||
|
Overal dimensions of the machine (mm) |
||||||
|
功 率 |
2.2 |
3.7 |
3.7 |
5.5 |
5.5 |
|
|
|
|
|||||
该四柱液压机械出力范围有10tf.-100tf 可选.(1tf=1000kgf=9.8KN)还可根据客户要求非标定制，
1. 在全自动生产模式下较传统机型的生产周期可缩短约20%
2. 采用伺服液压系统控制，可以满足不同的工艺对速度压力的变化要求，并且运动更平稳
3. 主要液压元件采用进口产品，保了液压系统性能的稳定性
4. PLC程式控制，根据产品要求可选增加触摸屏参数设置与监控，实现数字化控制
5. 设备使用四柱三板式结构平行精度靠四条精磨导套支撑平行控制
6，油压动力系统选用高压泵浦，油压回路特别设计，待机时能减少电力之消耗，以达省能源，性能稳定，低噪音，马力要求小，出力、速度、行程均可调整。
7，本机选用的是快速子母油压缸，两段速度，快速下行，慢速工进。在长时间运行时油温不易升高，压力稳定，下压行程、加压行程和回升行程均由限位开关控制。
8，安全设计周全，双手操作，设有手动及自动档，紧急按钮及上下模寸动，方便模具的安装及校正；安装有光电保护安全器；
9，本机配有下压计数器，能记录每日下压次数。
10. 在全自动生产模式下较传统机型的生产周期可缩短约20%
四柱液压机操作规程，
1，设备动作：双手启动→油缸快速下压→感应到慢速接近开关→油缸慢速下压→保压计时→时间到→油缸快速回程到上限接近开关位置→动作完成。（接近开关、保压时间均可自由调整位置）
本系列快速液压机是各类铝、镁合金压铸制品的毛边冲切及整形，塑料制品的整切；也适用于塑性材料的成形如板料的落料、拉伸等、是油压冲边机普通型的升级产品, 采用先进的子母缸液压回路.无论是噪音,速度, 耗电功率,均优于普通液压冲床是款高效率高速度,高出力,高环保的新一代液压冲床本机在压铸行业应用最为广泛.↘

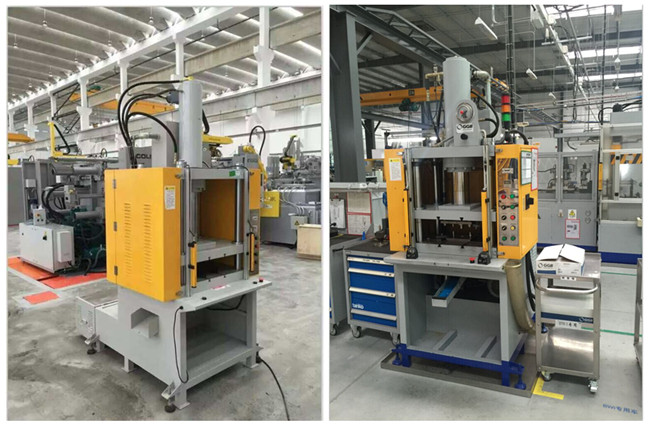

《压装客户群有；惠州格林精密五金件压装；龙岗鑫雅豪手机中板粗冲；东莞长安压铸液压切边；东莞旺鑫手机中板整形；》压装客户现场↘
液压机冲边产品展示，
■选择我们四柱液压机的理由：
●有性价比才有竞争力实体工厂、设备齐全，专业的品质和超平的出厂价，是我司的核心竟争力。
●制作优质产品专业的管理团队和先进的生产设备是我们成就优质产品的有力保障，真诚欢迎实地考察。
●一站式服务客户：放心、省心、舒心从设计、制作、后加工、到送货上门我们实行一站式服务；与您精诚合作，共创双赢。
